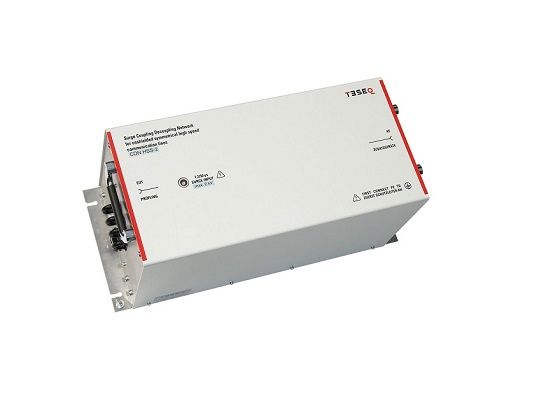

耦合去耦網絡CDN

       IEC/EN61000-4-6對于耦合去耦網絡（CDN）系列的設計和性能做了明確的規定。對每款耦合去耦網絡使用的線纜類型和所傳輸?shù)男盘栆沧隽嗽敿?xì)的規定。

CDN M適用于非屏蔽交直流電源線；

CDN AF用于所有非屏蔽不對稱線；

CDN S用于屏蔽線或同軸線；

CDN USB用于測試通用串行總線；

CDN CAN BUS用于測試非屏蔽CAN總線；

CDN T用于IT設備的電信端口。

主要技術特點：

1.頻率范圍：10k-80MHz；

2.共模阻抗：150Ω+/-20Ω(10k-26MHz)；

         150Ω+60Ω/-45Ω(26-80MHz)；

3.接頭類型：BNC 50Ω；

4.分壓系數：10dB+/-1dB(10k-80MHz,RF Input to EUT Port)。
