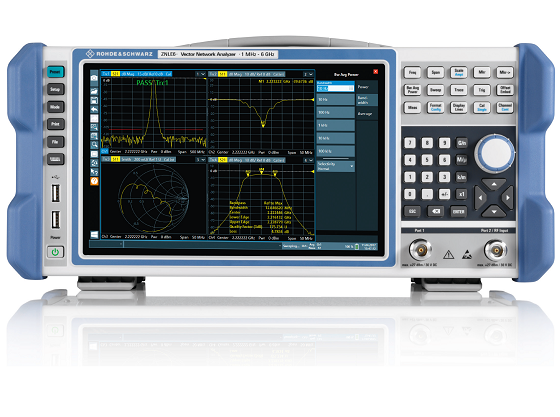

矢量網絡分析儀ZNLE 系列

ZNLE 是一種雙端口矢量網絡分析儀，可用于無源器件S 參數 S11、S21、S12 和 S22 的雙向測量。在訂購 ZNLE時，只需要考慮兩個因素： 頻率范圍以及是否需要 GPIB 接口。

主要技術特點：

1.頻率范圍介于 1 MHz 至 3 GHz 或 1 MHz 至 6 GHz；

2.具有完整 S 參數測試集的雙端口矢量網絡分析儀，可用于無源器件的雙向測量；

3.最高 120 dB (典型值) 的寬動態范圍；

4.1 Hz 至 500 kHz 的測量帶寬；

5.可快速測量，401 測量點只需 8.7 ms (100 kHz 中頻帶寬，200 MHz 寬度，關閉校正)；

6.緊湊尺寸 (深 24 cm) 且重量輕 (6 kg)；

7.具有 10.1" WXGA 觸摸屏的單機式儀器；

8.Windows 10 操作系統11.有2個獨立發生器的4端口機型。

Datasheet_ZNLE.pdf
