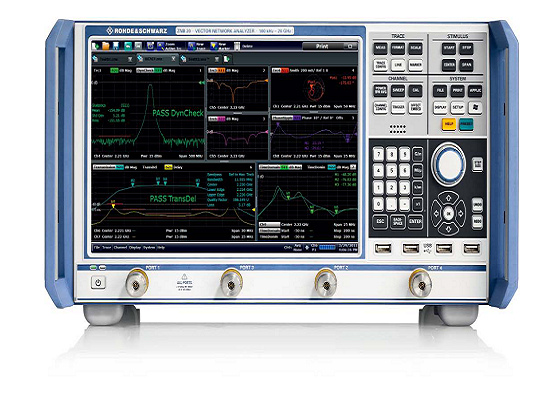

矢量網絡分析儀ZNB 系列

新型網絡分析儀定位于移動無線電、電子消費品和航空航天及國防應用，此外還可以用于高速電路板的設計。R&S?ZNB是諸如放大器、混頻器、濾波器和電纜等射頻組件產品開發、生產和檢修的最佳選擇。

主要技術特點：

1.頻率范圍從9 kHz到40 GHz；

2.寬動態范圍：140 dB (最大值)；

3.短掃描時間：4 ms即可掃描完401個點；

4.高溫度穩定性：0.01dB/oC (典型值)；

5.寬功率掃描范圍：98 dB；

6.寬IF帶寬范圍：1 Hz至10 MHz；

7.支持手動和自動校準；

8.高分辨率、12.1"大型顯示屏；

9.觸摸屏用戶界面；

10.2或4個端口；

11.有2個獨立發生器的4端口機型；

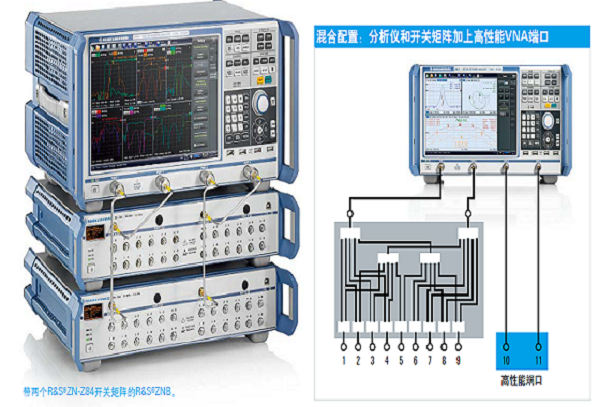

12.使用開關矩陣可擴展至48個端口。

Datasheet_ZNB.pdf
