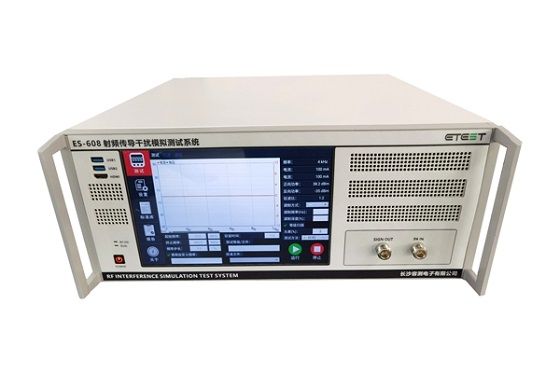

射頻傳導干擾模擬測試系統ES-608

         ES-608 射頻傳導抗擾度測試系統有非常高效的注入效率，耦合去耦合網絡、電磁鉗、電流鉗法均支持10V測試要求，廣泛用于醫療、電力、工業控制、新能源充電樁、通訊等行業。符合IEC61000-4-6、GB/T17626.6、CISPR 35標準要求。

         產品特點：

         1、一體化設計，內置功率放大器、信號源、功率計、定向耦合器、6dB衰減器。
         2、采用10.1寸電容觸控屏，Android操作系統，中英文操作界面
         3、系統頻率范圍：150kHz~300MHz
         4、CDN法、電磁鉗法、電流鉗法80%調制下均支持10Vrms
         5、支持1~99%幅度調制，調制頻率1Hz~10KHz
         6、整個系統校準時間小于60s
         7、全自動校準、全自動測試
         8、自動儲存測試報告，報告格式可自由編輯
         9、標配50或150Ω負載
        10、支持校準或測試曲線任意變化。

        符合標準：IEC61000-4-6、GB/T17626.6、EN61000-4-6、YY0505、CISPR 35、IEC60601

        技術參數：

        信號源

        頻率范圍：1kHz~400MHz

        輸出電平：-46dBm~+30dBm

        非調制信號：連續波

        調制頻率：1Hz~10kHz

        占空比：1~100%

        電壓駐波比（VSWR)：1:1.2

        功率放大器

      頻率輸入范圍：1kHz~400MHz

       線性測量范圍：-48dBm~+30dBm

       底噪聲：大于測量范圍以下6dB

       輸入回波損耗：20dB

      定向耦合器

      耦合度：80dB

       最大輸入功率：150W

       頻率范圍：10kHz~400MHz

     系統輸出參數

     頻率范圍：150kHz~300MHz

      輸出阻抗：50Ω、150Ω

      正反向功率監測：支持
