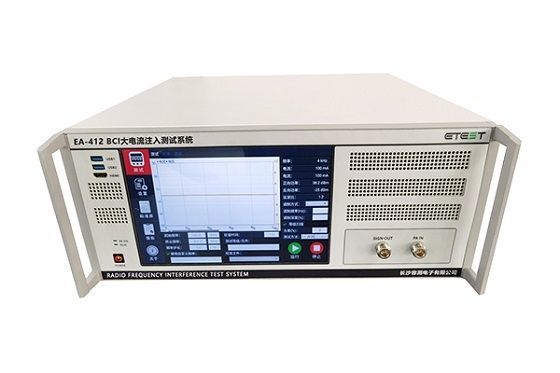

BCI大電流注入測試系統EA-412

       EA-412 BCI大電流注入系統有著非常高效的注入效率，50Ω校準時開環最大電流約300mA，閉環大于200mA,滿足汽車電子電流注入的需求,設備上配置大屏，屏蔽室內外均可操作。

       產品特點：

        1、集成式設計，信號發生器、功率放大器、功率計、定向耦合器、6dB衰減器
        2、系統頻率范圍：100kHz~400MHz
        3、內置1dB壓縮點額定功率120W放大器，支持開環法、閉環法
        4、可選配支持three-way catalyst（TWC法）測試
        5、支持AM幅度調制，調制深度1~99%，調制頻率1Hz~10KHz
        6、整個系統校準時間小于60s
        7、自動校準、自動測試
        8、設備支持觸控投屏，屏蔽室內外均可操控
        9、自動儲存測試報告，報告格式可自由編輯，數據可溯源
       10、同時支持上位機軟件控制

        符合標準：ISO11452-4、GB/T33014.4、GB/T17619、SAE J1113-4

      技術參數：

      信號源

      頻率范圍：1kHz~400MHz

      輸出電平：-46dBm~+30dBm

      非調制信號：連續波

      調制頻率：1Hz~10kHz

      電壓駐波比（VSWR)：1:1.2

      功率放大器

      頻率輸入范圍：100kHz~400MHz

      1dB壓縮點額定功率：120W

      輸入輸出阻抗：50Ω

      增益：50dB ±1dB

      諧波：＜15dBc

      功率計

      頻率范圍：1kHz~500Hz

      定向耦合器

      耦合度：80dB

      最大輸入功率：250W

      頻率范圍：10kHz~400MHz

      系統輸出參數

     頻率范圍：100kHz~400MHz

      注入電流：開環法最大注入電流約300mA，閉環法最大注入電流大于200mA

      出阻抗：50Ω
