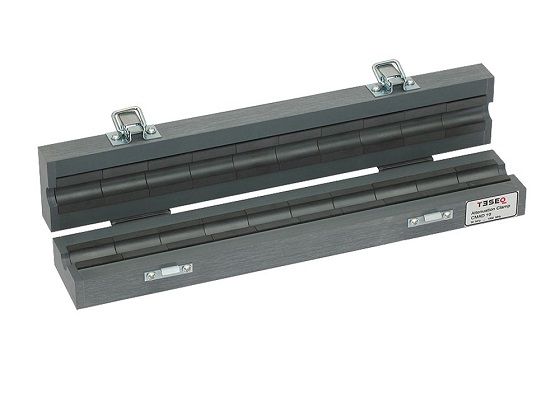

電磁注入鉗CMAD系列

      在IEC 61000-4-6測試中規定，如果無法使用采用直接容性耦合技術的CDN時，可以使用電磁注入鉗。電磁鉗是一種高效寬帶的夾鉗式注入設備，用于測試電子產品的抗擾度。電磁鉗常用于測試非屏蔽的多根電纜。

      主要技術參數：

  1.頻率范圍：10k-1000MHz；

  2.耦合系數：<3dB(150kHz-500MHz)；

  3.允許測試直徑達32mm的電纜；

  4.阻抗：50Ω；

  5.接頭類型：N-Type Female；

  6.最大輸入：0.01-100MHz: 100W for 15min；

                         100-230MHz：100W for 3min；

                         230-1000MHz：50W for 3min。
