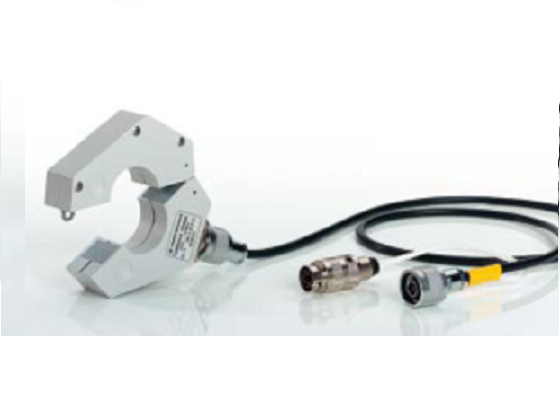

電流探頭EZ-17

EZ-17具有極為平坦的頻率響應，非常適合電流和屏蔽效能測量，廣泛用于EMC測量。

主要技術參數:

1.頻率范圍：20 Hz至100 MHz；

2.固定轉換因子時的頻段 (–3 dB)：1 MHz/2 MHz至100 MHz，在20 Hz至1 MHz/2 MHz頻段內

 轉換因子以 20 dB/decade遞減；

3.源阻抗：≤ 0.8 Ω/≤ 1 Ω；

4.固定轉換因子時的傳輸阻抗ZT：3.16 Ω/7.1 Ω；

5.平坦頻率響應時的轉換因子 k：–10 dB/–17 dB；

6.負載能力 (射頻電流測量)：最大直流電流或峰值，交流電流： 300 A (f < 1 kHz)；

                  最大射頻電流 (RMS)： 2 A (f > 1 MHz)/1 A (f > 1 MHz)；

7.型號.03的負載能力 (EMS測量)；

8.射頻連接器的最大功率：10 W (f > 1 MHz)。
