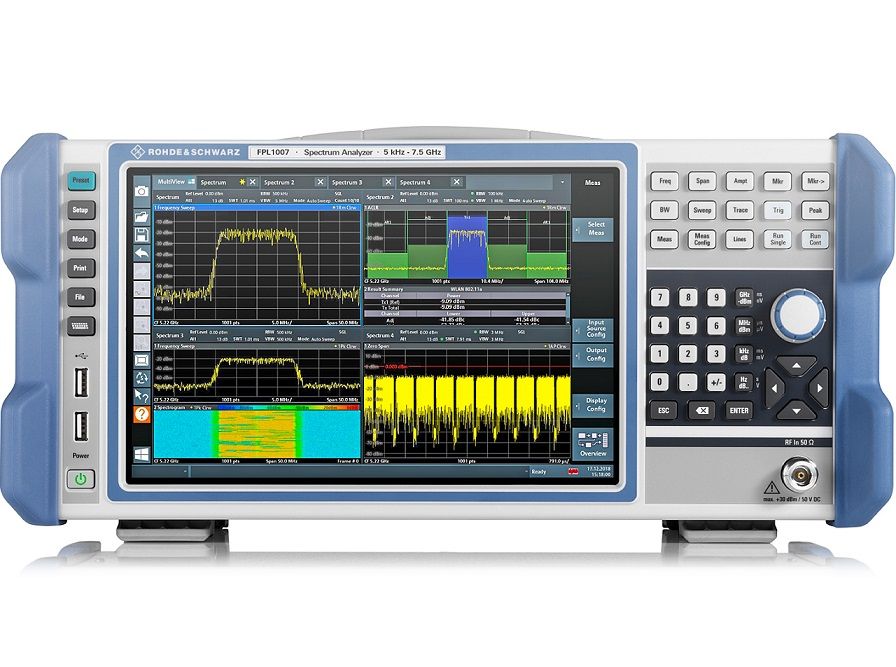

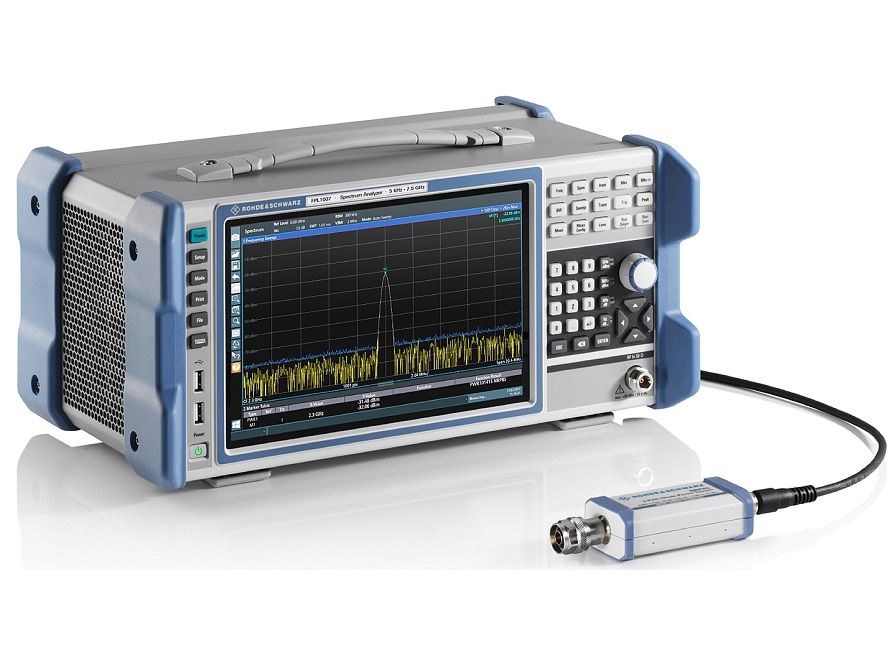

在射頻實驗室，FPL1000和示波器或萬用表一樣不可或缺。它是一款單機可執行多種測量任務的儀器。該儀器不僅支持頻譜分析，而且支持使用功率探頭的高度精確的功率測量以及模擬和數字調制信號的分析。
主要技術特點：
1.頻率范圍介于5 kHz 至7.5 GHz；
2.SSB相位噪聲：1 GHz 載波、10 kHz 偏置時典型值為–108dBc (1Hz)；
3.使用前置放大器時的 DANL：–166 dBm，10 MHz至2 GHz；
4.便攜小巧；
5.40MHz分析帶寬（可選）。
主要技術參數：
FPL1000 規格 | ||
頻率 | ||
頻率范圍 | FPL1003 | 5 kHz 至 3 GHz |
FPL1007 | 5 kHz 至 7.5 GHz | |
頻率分辨率 | 0.01 Hz | |
帶寬 | ||
分辨率帶寬 (–3 dB) | 掃描濾波器 | 100 kHz 至 10 MHz（按 1/2/3/5 序列） |
FFT 濾波器 | 1 Hz 至 50 kHz（按 1/2/3/5 序列） | |
信號分析帶寬（均衡化） | 標配 | 標稱值 10 MHz |
帶 R&S?FPL1-B40 選件 | 標稱值 40 MHz | |
顯示平均噪聲電平 (DANL) | ||
射頻前置放大器關閉 | 5 kHz ≤ f < 100 kHz | 典型值 –143 dBm |
100 kHz ≤ f < 5 MHz | < –140 dBm，典型值 –143 dBm | |
5 MHz ≤ f < 3 GHz | < –149 dBm，典型值 –152 dBm | |
3 GHz ≤ f < 5 GHz | < –143 dBm，典型值 –146 dBm | |
5 GHz ≤ f ≤ 7.5 GHz | < –140 dBm，典型值 –143 dBm | |
前置放大器開啟（增益標稱值 20 dB） | 3 MHz ≤ f < 10 MHz | < –155 dBm，典型值 –158 dBm |
10 MHz ≤ f < 2 GHz | < –163 dBm，典型值 –166 dBm | |
2 GHz ≤ f < 3 GHz | < –162 dBm，典型值 –165 dBm | |
3 GHz ≤ f < 5 GHz | < –158 dBm，典型值 –161 dBm | |
5 GHz ≤ f < 7 GHz | < –156 dBm，典型值 –159 dBm | |
7 GHz ≤ f < 7.5 GHz | < –155 dBm，典型值 –158 dBm | |
衰減和增益 | ||
衰減器設置范圍 | 標配 | 0 dB 至 45 dB（按 5 dB 步進） |
帶 R&S?FPL1-B25 選件 | 0 dB 至 45 dB（按 1 dB 步進） | |
PRF 前置放大器增益 | 帶 R&S?FPL1-B22 選件 | 標稱值 20 dB |
互調 | ||
輸入混頻器 1 dB 壓縮（雙音） | 射頻衰減 0 dB，射頻前置放大器 = 關閉 | 標稱值 +7 dBm |
三階截止點 (TOI) | 射頻衰減 0 dB，電平 2 × –20 dBm， | |
?f > 5 × 分辨率帶寬或 10 kHz（取數值較大者）， | ||
射頻前置放大器 = 關閉 | ||
10 MHz ≤ fin < 300 MHz | > 13 dBm，典型值 16 dBm | |
300 MHz ≤ fin < 3 GHz | > 17 dBm，典型值 20 dBm | |
3 GHz ≤ fin ≤ 7.5 GHz | > 15 dBm，典型值 18 dBm | |
帶 R&S?FPL1-B22 選件， | ||
射頻衰減 0 dB，電平 2 × –40 dBm， | ||
?f > 5 × 分辨率帶寬或 10 kHz（取數值較大者）， | ||
射頻前置放大器 = 關閉 | ||
5 MHz ≤ fin < 7.5 GHz | 標稱值 0 dBm | |
相位噪聲 | ||
SSB 相位噪聲 | 頻率 = 1000 MHz，載波偏置 | |
100 Hz | 標稱值 –88dBc (1Hz) | |
1 kHz | <–99dBc (1Hz) | |
10 kHz | <–105dBc (1Hz)，典型值 –108 dBc (1Hz) | |
100 kHz | <–110dBc (1Hz)，典型值 –115 dBc (1Hz) | |
1 MHz | <–130dBc (1Hz)，典型值 –135 dBc (1Hz) | |
10 MHz | 標稱值 –152dBc (1Hz) | |
整體幅度精度 | ||
總體測量不確定度 | 信號電平 –50 dB 至 0 dB（低于參考電平） | 0.5 dB |
信噪比 > 20 dB， | ||
自動掃描時間，掃描類型 = FFT， | ||
射頻衰減 10 dB、20 dB、 | ||
30 dB、40 dB，射頻前置放大器 = 關閉， | ||
跨度/分辨率帶寬 < 100，95% 置信水平， | ||
+20°C 至 +30°C | ||
1 MHz ≤ f < 3 GHz | 0.5 dB | |
3 GHz ≤ f < 7.5 GHz | 0.8 dB | |
