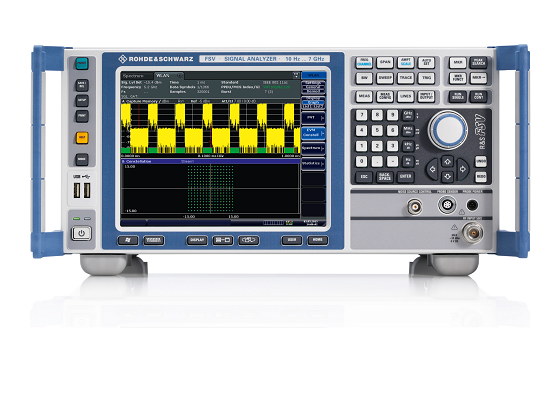

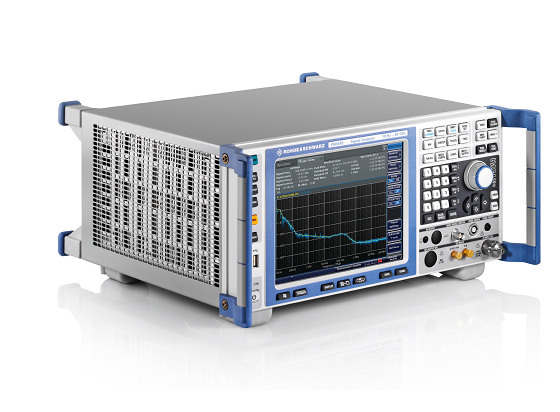

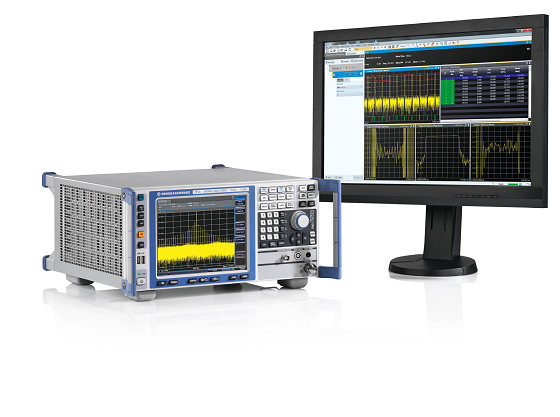

FSVA 屬于多功能信號及頻譜分析儀產品系列，適用于參與射頻系統的開發、生產、安裝以及維修的用戶。
主要技術特點：
1. 頻率范圍最高為 4/7/13.6/30/40 GHz；
2.最高 160 MHz 信號分析帶寬；
3.基于觸摸屏的用戶界面，操作便捷直觀；
4.0.4 dB 電平測量不確定性（最高 7 GHz）；
5.低顯示平均噪聲電平 (DANL)（例如，FSVA 的 DANL 通常為 –168 dBm (1 Hz)）；
6.高三階截止點 (TOI)（例如，FSVA 的 TOI 通常為 20 dBm）；
7.極低的相位噪聲（例如，在 1 GHz 載波頻率及 10 kHz 偏置下，FSVA 的相位噪聲通常為
–118 dBc (1Hz)）；
8.涵蓋相位噪聲、噪聲系數、矢量信號分析、模擬解調、EMI 診斷的通用測量應用；
9.支持 LTE（包括 LTE Advanced）、WLAN（包括 IEEE 802.11ac）、WCDMA/HSPA+、
TD-SCDMA、GSM/EDGE、CDMA2000?/1xEV-DO、Bluetooth? 的無線測量應用；
10.在使用諧波混頻器的情況下，頻率最高達 500 GHz；
11.使用可拆固態盤或硬盤驅動器，以確保測試數據的機密性。
主要技術參數：
頻率 | ||
頻率范圍 | FSVA4 | 10 Hz 至 4 GHz |
FSVA7 | 10 Hz 至 7 GHz | |
FSVA13 | 10 Hz 至 13.6 GHz | |
FSVA30 | 10 Hz 至 30 GHz | |
FSVA40 | 10 Hz 至 40 GHz | |
頻率基準老化 | 1×10-6 | |
帶 FSV-B4 選件 | 1×10-7 | |
帶 FSV-B14 選件 | 4×10-9 | |
分辨率/帶寬 | ||
分辨率帶寬 | 標準掃描 | 1 Hz 至 10 MHz |
標準掃描，零跨度 | 可選 1 Hz 至 10 MHz、20 MHz、28 MHz1) | |
40 MHz | ||
FFT 掃描 | 1 Hz 至 3 MHz | |
信道濾波器 | 100 Hz 至 10 MHz | |
EMI 濾波器 | 200 Hz、9 kHz、120 kHz、1 MHz | |
視頻濾波器 | 1 Hz 至 10 MHz、20 MHz、28 MHz、40 MHz1) | |
信號分析帶寬 | 28 MHz | |
帶 FSVA-B40 選件 | 40 MHz2) | |
帶 FSV-B160 選件 | 160 MHz2) | |
顯示平均噪聲電平 (DANL) | ||
DANL（1 Hz 帶寬） | 1 GHz | < –152 dBm，–155 dBm 典型值 |
3 GHz | < –151 dBm，–153 dBm 典型值 | |
7 GHz | < –148 dBm –151 dBm 典型值 | |
13 GHz | < –148 dBm，–151 dBm 典型值 | |
30 GHz | < –144 dBm，–147 dBm 典型值 | |
40 GHz | < –136 dBm，–139 dBm 典型值 | |
帶前置放大器， | 1 GHz | < –165 dBm，–168 dBm 典型值 |
FSV-B22 選件 | ||
3 GHz | < –163 dBm，–166 dBm 典型值 | |
7 GHz | < –163 dBm，–166 dBm 典型值 | |
帶前置放大器， | 10 GHz | < –164 dBm，–167 dBm 典型值 |
FSV-B24 選件 | ||
30 GHz | < –159 dBm，–162 dBm 典型值 | |
40 GHz | < –154 dBm，–156 dBm 典型值 | |
互調 | ||
三階截止點 (TOI) | f < 3.6 GHz | > 17 dBm，典型值 20 dBm |
3.6 GHz 至 10 GHz | > 16 dBm，典型值 19 dBm | |
10 GHz 至 40 GHz | > 18 dBm，典型值 21 dBm | |
WCDMA ACLR 動態范圍 | ||
無噪聲補償 | ||
有噪聲補償 | ||
相位噪聲 | ||
1 GHz 載波頻率 | 100 Hz | –85 dBc (1 Hz)，典型值 –90 dBc (1 Hz) |
10 kHz 載波偏移 | – 112 dBc (1 Hz) | |
100 kHz 載波偏移 | –115 dBc (1 Hz) | |
1 MHz 載波偏移 | ||
總體測量不確定度 | ||
3.6 GHz | 0.28 dB | |
7 GHz | 0.39 dB | |
FSV-B9 跟蹤發生器 | ||
頻率范圍 | FSVA4 | 100 kHz 至 4 GHz |
FSVA7/13/30/40 | 100 kHz 至 7 GHz | |
頻率偏移 | 最高 1 GHz | |
電平范圍 | –60 dBm 至 0 dBm | |
1) FSVA40：最大 10 MHz 解析頻寬。
2) FSVA13、FSVA30、FSVA40：FSVA-B40 和 FSV-B160 選件需要頻率大于 7 GHz 的 FSV-B11 選件
