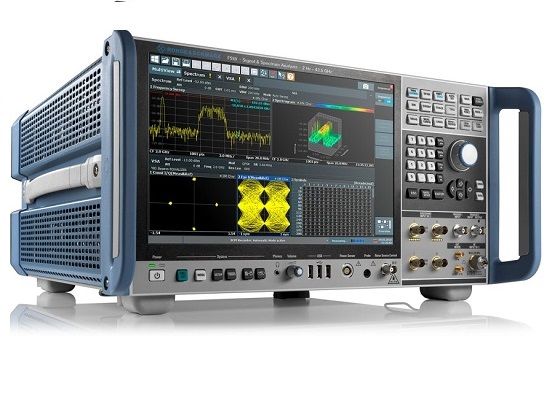

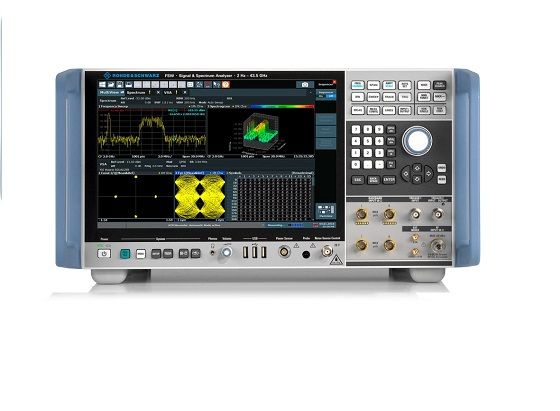

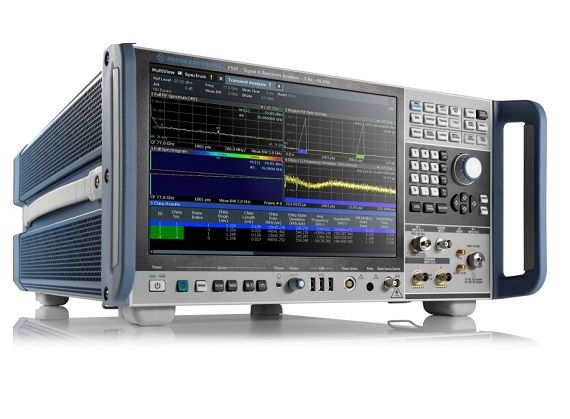

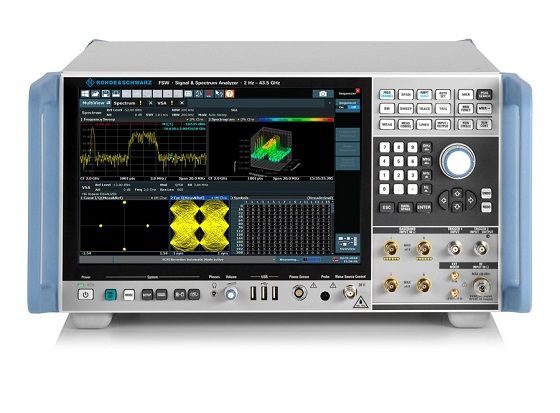

FSW提供高達2GHz的分析帶寬，用于測量寬帶調制信號或頻率捷變信號。信號和頻譜分析儀分別測量不同標準（GSM,CSMA2000,WCDMA,LTE）的信號。R&SFSW將分析提高到新水平，提供同時測量多個標準的能力。用戶可快速，方便地檢測并消除由信號間串?dāng)_引起的錯誤。
主要技術特點：
1.無與倫比的相位噪聲-雷達和通信震蕩器測量的理想選擇；
2.由于顯示平均噪聲電平（DANL）低，具有適合雜散測量的出色動態范圍；
3.由于集成有高通濾波器，諧波測量變得容易；
4.即使在低頻測試時，也有極高的靈敏度，高精度；
5.在儀器設置間快速切換；
6.高效的測量功能使操作更快速；
7.集成支持R&S NRP功率傳感器。
主要技術參數：
頻率范圍 | 2Hz-8/13.6/26.5/43/50/67/85GHz | |
頻率基準老化 | 1*10^7/年 | |
采用R&S@FSW-B4選件 | 3*10^8/年 | |
帶寬 | ||
分辨率帶寬 | 標準濾波器 | 1Hz-10MHz(80Hz,采用R&S@FSW-B4選件) |
RRC濾波器 | 18KHz(NADC) 24.3KHz(TERA) 3.84MHz(3GPP) | |
通道濾波器 | 100Hz-6MHz | |
視頻濾波器 | 1Hz-10MHz | |
I/Q解調帶寬 | 10MHz | |
采用R&S@FSW-B28/B40/B80/B160/B320/B500/B2000等選件 | 28/40/80/160/320/512/2000MHz | |
顯示平均噪聲電平（DANL） | 2GHz | 典型值-156dBm(1Hz) |
采用R&S@FSW-B13選件 | 典型值-159dBm(1Hz) | |
8/20/40/GHz | 典型值-156dBm(1Hz)/-150dBm/-144dBm(1Hz) | |
帶前置放大器（R&S@FSW-B24選件）的DANL | 8/20/40/GHz | 典型值-169dBm(1Hz)/-166dBm/-165dBm(1Hz) |
采用噪聲消除。前置放大器關閉的DANL | 2GHz | 典型值-169dBm(1Hz) |
互調 | ||
三階截止點（TOI） | F<1GHz | 典型值+30dBm |
F<3GHz | 典型值+25dBm | |
8GHz-26GHz | +17dBm | |
13.6GHz-40GHz | +15dBm | |
WCDMA ACLR 動態范圍 | 采用噪聲消除 | 88dB |
相位噪聲 | ||
偏離載波10KHz | 500MHz/1GHz/10GHz載波 | 典型值-140dBc/-137dBc/-128dBc(1Hz) |
總測量不確定度 | 8GHz | 0.4dB |
