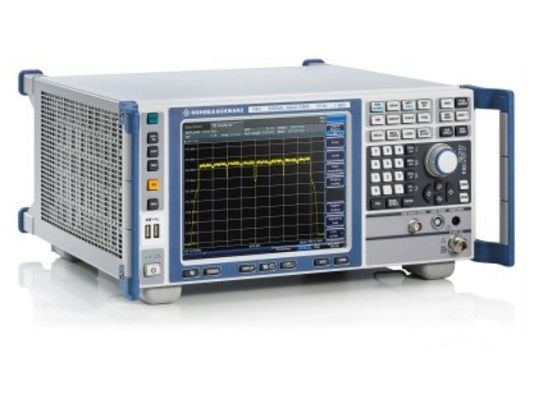

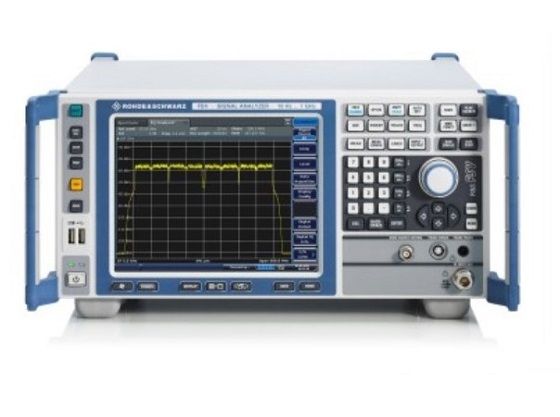

FSV屬于多功能信號與頻譜分析儀產品系列，適用于參與射頻系統開發、生產、安裝以及維修的用戶。FSV 是適合所有的通用測量任務（試驗臺、生產及現場應用）的理想儀器。該儀器提供符合最新的蜂窩及無線標準的數字調制分析，可在最高 160 MHz 的分析帶寬下測量組件、芯片組及基站。典型測量任務涵蓋符合標準的頻譜發射模板測量以及雜散及鄰道泄漏比 (ACLR) 測量。測量應用涵蓋 EMI 診斷、相位噪聲、噪聲系數、模擬解調及矢量信號分析，使通用FSV 提供的功能更為全面。
主要技術特點：
1.頻率范圍最高為 4/7/13.6/30/40 GHz；
2.最高 160 MHz 信號分析帶寬；
3.基于觸摸屏的用戶界面，操作便捷直觀 (5 GHz)；
4.0.4 dB 電平測量不確定度（最高 7 GHz）；
5.在 10 kHz 頻率偏移條件下，相位噪聲為 –110 dBc (1 Hz)；
6.+15 dBm 三階截止點 (TOI)；
7.1 Hz 帶寬的顯示平均噪聲電平 (DANL)：1 GHz 載波頻率時 –155 dBm，30 GHz 載波頻率時– 147 dBm；帶FSV-B24 前置放大器：30 GHz 載波頻率時 –162 dBm；
8.涵蓋相位噪聲、噪聲系數、矢量信號分析、模擬解調、EMI 診斷的通用測量應用；
9.支持 LTE（包括 LTE-Advanced）、WLAN（包括 IEEE 802.11ac）、WCDMA/HSPA+、TD-SCDMA、GSM/EDGE、CDMA2000/1xEV-DO、Bluetooth 的無線測量應用；
10.在使用諧波混頻器的情況下，頻率最高達 500 GHz；
11.使用可移動固態驅動器或硬盤驅動器，以確保測試數據的機密性。
主要技術參數：
頻率 | ||
頻率范圍 | R&S?FSV4 | 10 Hz 至 4 GHz |
R&S?FSV7 | 10 Hz 至 7 GHz | |
R&S?FSV13 | 10 Hz 至 13.6 GHz | |
R&S?FSV30 | 10 Hz 至 30 GHz | |
R&S?FSV40 | 10 Hz 至 40 GHz | |
頻率基準老化 | 1×10-6 | |
帶 R&S?FSV-B4 選件 | 1×10-7 | |
帶 R&S?FSV-B14 超高精度參考頻率選件 | 4×10-9 | |
分辨率/帶寬 | ||
分辨率帶寬 | 標準掃描 | 1 Hz 至 10 MHz |
標準掃描，零跨度 | 可選 1 Hz 至 10 MHz、20 MHz、28 MHz1)、 40 MHz | |
FFT 掃描 | 1 Hz 至 300 kHz | |
信道濾波器 | 100 Hz 至 5 MHz | |
EMI 濾波器 | 200 Hz、9 kHz、120 kHz、1 MHz | |
視頻濾波器 | 1 Hz 至 10 MHz、20 MHz、28 MHz、40 MHz1) | |
信號分析帶寬 | 28 MHz1) | |
帶 R&S?FSV-B70 選件 | 40 MHz2) | |
帶 R&S?FSV-B160 選件 | 160 MHz3) | |
顯示平均噪聲電平 (DANL) | ||
DANL（1 Hz 帶寬） | 1 GHz | –152 dBm，–155 dBm 典型值 |
3 GHz | –150 dBm，–153 dBm 典型值 | |
7 GHz | –146 dBm，–149 dBm 典型值 | |
13 GHz | –148 dBm，–151 dBm 典型值 | |
30 GHz | –144 dBm，–147 dBm 典型值 | |
40 GHz | –136 dBm，–139 dBm 典型值 | |
帶前置放大器、 | 1 GHz | –162 dBm，–165 dBm 典型值 |
R&S?FSV-B22 選件 | ||
3 GHz | –160 dBm，–163 dBm 典型值 | |
7 GHz | –156 dBm，–159 dBm 典型值 | |
帶前置放大器、 | 10 GHz | –164 dBm，–167 dBm 典型值 |
R&S?FSV-B24 選件 | ||
30 GHz | –159 dBm，–162 dBm 典型值 | |
40 GHz | –154 dBm，–156 dBm 典型值 | |
互調 | ||
三階截止點 (TOI) | f < 3.6 GHz | +13 dBm，+16 dBm 典型值 |
3.6 GHz 至 30 GHz | +15 dBm，+18 dBm 典型值 | |
WCDMA ACLR 動態范圍 | ||
無噪聲補償 | 70 dB | |
有噪聲補償 | 73 dB | |
相位噪聲 | ||
1 GHz 載波頻率 | 10 kHz 載波偏移 | –106 dBc (1 Hz)，–110 dBc (1 Hz) 典型值 |
100 kHz 載波偏移 | –115 dBc (1 Hz) | |
1 MHz 載波偏移 | –134 dBc (1 Hz) | |
總體測量不確定度 | ||
3.6 GHz | 0.29 dB | |
7 GHz | 0.39 dB | |
R&S?FSV-B9 跟蹤源 | ||
頻率范圍 | R&S?FSV4 | 100 kHz 至 4 GHz |
R&S?FSV7/13/30/40 | 100 kHz 至 7 GHz | |
頻率偏移 | 最高 1 GHz | |
電平范圍 | –60 dBm 至 0 dBm | |
