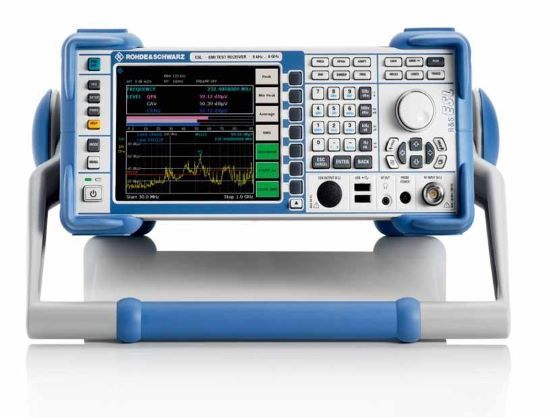

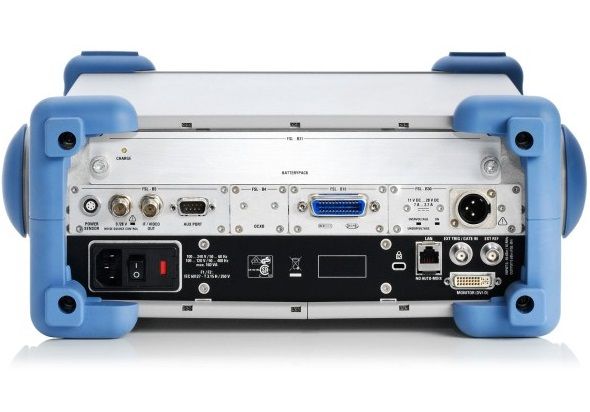

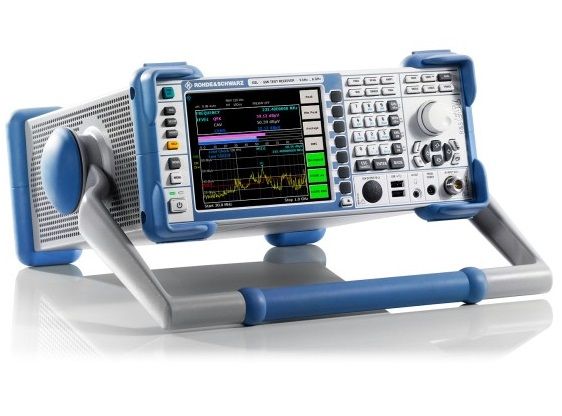

ESL3(model .03)

ESL3(model .13)

ESL6(model .06)

ESL6(model .16)

頻率范圍

9 kHz至3 GHz

9 kHz至3 GHz

9 kHz至6 GHz

9 kHz至6 GHz

頻率精確度 (標準)

1 × 10–6

配備FSL-B4 (OCXO) 選件

1 × 10–7

測量時間

接收機模式/掃描 (每個頻率步進)

100 μs至100 s范圍內可選

分析儀模式/掃描時間

2.5 ms至16000 s范圍內可選；零頻跨時，1 μs至16000 s

分辨率帶寬

3 dB帶寬

10 Hz至10 MHz，步長1/3

6 dB帶寬 (EMI)

200 Hz、9 kHz、120 kHz、1 MHz (脈沖帶寬)

視頻帶寬，分析儀模式

1 Hz至10 MHz，步長1/3

電平

最大射頻電平 (輸入衰減≥ 10 dB)

+30 dBm (= 1 W)

最大脈沖能量 (10 μs脈沖寬度)

10 mWs

最大脈沖電壓

150 V

三階交調點 (f ≥ 30 MHz)

典型值+18 dBm

1 dB壓縮點 (0 dB射頻衰減，前置放大器關閉，f > 200MHz)

+ 5 dBm

顯示平均噪聲電平 (0 dB射頻衰減，終端負載50 Ω，RBW = 1 kHz，VBW = 1 Hz，采樣檢波器，對數刻度，歸一化到1 Hz，R&S.FSL-B22前置放大器選件開啟)

9 kHz < f   < 3 MHz

典型值–130 dBm

f = 500 MHz

典型值–162 dBm

f = 3 GHz

典型值–158 dBm

檢波器 (EMI)

最大/最小峰值、準峰值、RMS、平均值，含有儀表時間常數的平均值(CISPR-AV)、RMS-AV (CISPR-RMS)

電平測量不確定度 (95%置信度，+20.C至+30.C，S/N >16 dB，參考電平0 dB至–50 dB）

10 MHz < f ≤   3 GHz：< 0.5 dB3 GHz   < f ≤ 6 GHz：< 0.8 dB

跟蹤源

無

有

無

有

頻率范圍

–

1 MHz至3 GHz

–

1 MHz至6 GHz

輸出電平

–

–20 dBm至0 dBm

–

–20 dBm至0 dBm
