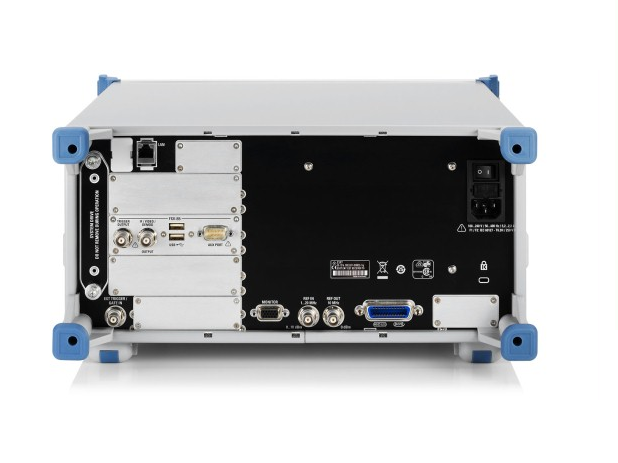

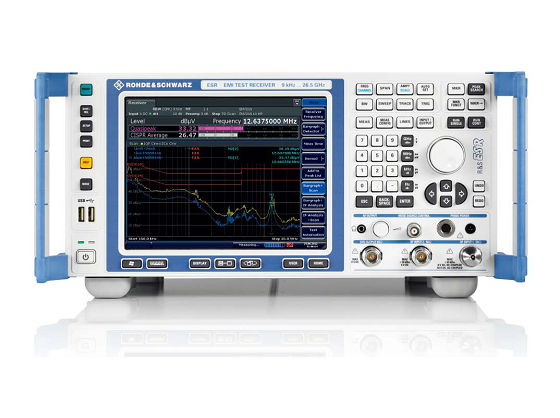

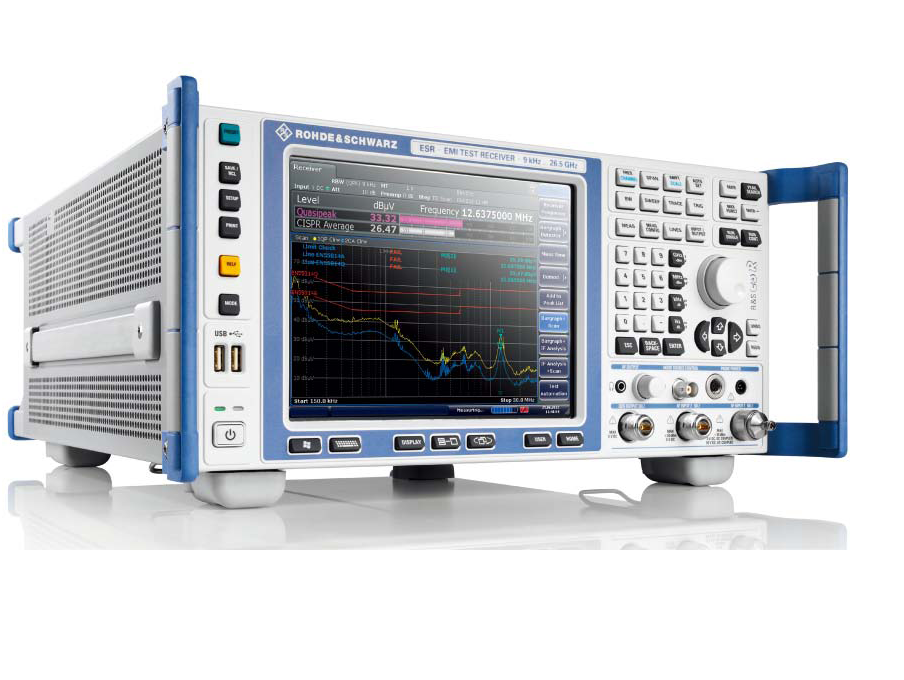

頻率

頻率范圍

ESR3

 9 kHz到3.6 GHz

帶ESR-B29選件

 10 Hz到3.6 GHz

ESR7

 9 kHz到7 GHz

帶ESR-B29選件

 10 Hz到7 GHz

ESR26

 9 kHz到26.5 GHz

帶ESR-B29選件

 10 Hz到26.5 GHz

電平

最大射頻電平 (CW)

射頻衰減 ≥10 dB；射頻前置放大器關閉

30 dBm (= 1 W)

射頻衰減 ≥10 dB；射頻前置放大器開啟

23 dBm (= 0.2 W)

最大脈沖電壓

射頻衰減 ≥ 10 dB

輸入1

150 V

輸入2

450 V

最大脈沖能量

射頻衰減 ≥ 10 dB；10 μs

輸入1

1 mWs

 輸入2

20 mWs

1 dB壓縮點

射頻衰減0 dB；射頻前置放大器和預選器關閉

+3 dB 歸一化

中頻和分辨率帶寬

分析儀模式 (頻譜跨度 ≥10 Hz) 和接收機模式

10 Hz到10 MHz (-3 dB) 采用1/2/3/5/10步長

分析儀和接收機模式

200 Hz，9 kHz，120 kHz   (-6 dB),1 MHz (脈沖帶寬)

在分析儀和接收機模式中帶R&S.ESR-B29選件

10 Hz到100 kHz (-6 dB) 步長

預選器

在分析儀模式中可以被關閉

16 路固定濾波器

前置放大器

可以被開啟/關閉

1 kHz到7 GHz，20 dB增益，歸一化

測量時間

分析儀模式 (掃描時間)

頻譜跨度= 0 Hz： 1 μs到16 000 s
  頻譜跨度≥ 10 Hz (掃描)：1 ms到16 000 s
  頻譜跨度≥ 10 Hz (FFT)：7 μs到16 000 s

接收機模式 (步進頻率掃描

50 μs到100 s (每頻率)

接收機模式 (時域掃描)

50 μs到100 s (每個子區(qū)域)

頻率步長

接收機模式 (步進頻率掃描)

最小1 Hz

接收機模式 (時域掃描)

0.25 x 中頻帶寬

檢波器

接收機模式

最大峰值、最小峰值、準峰值、有效值、平均值、帶儀表時間常數(shù)的平均值 (CISPR AV)、有效值-平均 (CISPR-RMS)

顯示平均噪聲電平 (DANL)

接收機模式，歸一化，平均檢波器 (AV)，射頻衰減0 dB，終端負載50 Ω

前置放大器關閉

30 MHz < f < 1 GHz，帶寬120 kHz

< 8 dBμV

1 GHz < f < 3.6 GHz，帶寬1 MHz

< 20 dBμV

3.6 GHz < f < 26.5 GHz，帶寬1 MHz

< 26 dBμV

前置放大器開啟

30 MHz < f < 1 GHz，帶寬120 kHz

< –3 dBμV

1 GHz < f < 3.6 GHz，帶寬1 MHz

< 9 dBμV

3.6 GHz < f < 26.5 GHz，帶寬1 MHz

< 13 dBμV

掃描 (軌跡) 點數(shù)目

分析儀模式 (標準)

101到32 001

分析儀模式 (EMI)

101到200 001

接收機模式

最大4 000 000

實時分析儀 (可選)

801

全部的測量不確定度

連續(xù)波信號，電平低于參考電平0 dB到-70 dB，信噪比 (S/N)>20 dB，自動掃描時間，射頻衰減10 dB、20 dB、30 dB、40 dB，預選器開啟，頻譜跨度/RBW<100，95%置信水平，+20 .C到+30 .C

9 kHz ≤ f < 3.6 GHz

0.47 dB

3.6 GHz ≤ f ≤ 7 GHz

0.59 dB

7 GHz ≤ f ≤ 13.6 GHz

1.01 dB

13.6 GHz ≤ f ≤ 26.5 GHz

1.34 dB
