瞬態傳導發射測試系統AES5500

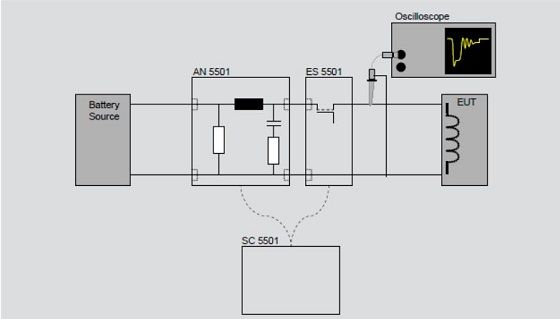

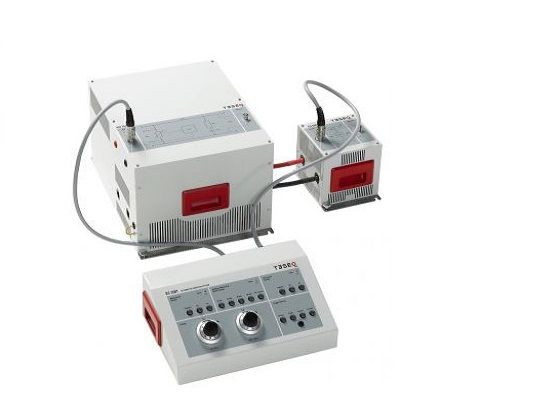

AES5500是專為ISO7637-2標準中瞬態傳導發射Emission測試而設計的，它包括一個ISO7637-2標準規定的人工電源網絡LISN，一個機械開關、一個電子開關以及一個獨特的控制模塊組成。因?yàn)楫a(chǎn)品設計成獨立的四個部分，用戶可以根據自己的需求任意布置開關的位置，并且系統的控制模塊已包括繼電器、電子開關等的驅動電壓，用戶可以任意設置開關的控制模式。

系統使用了100A的埋頭孔的連接頭以及精確長度的連接電纜，以實現標準中規定的電子開關、機械開關與人工電源網絡間的距離要求，此外用戶還可以任意將各種開關布置在人工電源網絡之前或者之后的任意位置。同時系統支持用戶選用各種不同的廠家規定的繼電器。系統在開關布置以及連接電纜長度等方面的特殊設計也同時滿足了不同汽車廠家標準的要求。AES5500系統的外殼底面為未上漆金屬材質以包裝可靠的接地效果，同時提供精確的開關控制，以及不同的檢測口位置。系統提供用于統計繼電器實際開關操作數的計數器和用于指示電子開關操作的LCD指示器。AES5500使用了靜音的溫控風扇，以提供系統溫度控制功能和安靜的測試環境。

主要技術參數：

1.整套系統

最大電流：100 A；

沖擊電流：1000 A, 10 ms; 300 A, 1 s；

最高瞬態電壓：440 V；

旁路電阻 (RS)： 10, 20, 40, 120 Ω, Ext；

觸發模式：外部、內部、手動；

電池關閉時間 (td) ：10 ms -10 s；

重復速率：10 ms -10 s；

設備供電電壓：85 -264 VAC, 47-63 Hz；

可用繼電器控制電壓：12, 24, 42 V。

2.電子開關

開關時間 ΔtS： 300 ns ± 20% ；

電壓壓降： <1 V @ 25 A。

3.人工電源網絡

電感/電容/電阻：5 μH / 0.1 μF / 50 Ω；

阻抗：符合ISO 7637-2；

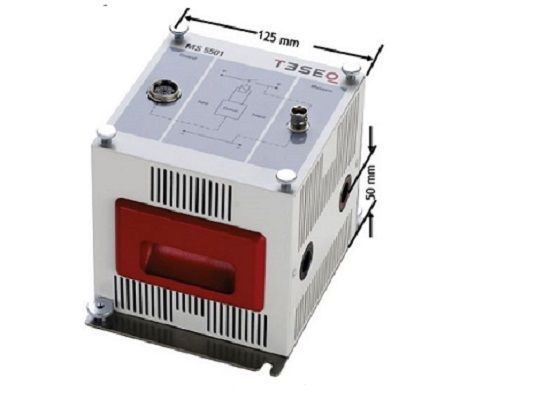

接口類型：100 A MC類型，鉆孔裝埋，高于參考地平面50 mm；

設備外殼：鋼制，為保證良好的接地，底部未噴漆；

指示器：繼電器的計數器，電子開關的LED指示器。
